El bus serie universal o más comúnmente conocido como USB es un estándar utilizado para conectar dispositivos al equipo microinformático. Como su propio nombre indica, el tipo de comunicación
entre el dispositvo y el equipo es serie.
Las principales ventajas del USB son: plug and play, permitir desconectar el dispositivo sin apagar el equipo, suministrar alimentación al dispositivo mediante el mismo cable (a dispositivos de
bajo consumo) y el uso de dispositivos de distintos fabricantes sin necesidad de instalar drivers adicionales en el equipo.
El puerto USB ha reemplazado a los puertos serie y paralelo en la mayoría de las aplicaciones. Este puerto permite conectar muchas variedades de dispositivos como: ratones, teclados, agendas
electrónicas, joysticks, scanners, cámaras digitales, impresoras, reproductores de música, vídeo portátiles y dispostivos de almacenamiento entre otros.
El estándar se creó en 1996 y desde entonces la velocidad de transmision de este puerto se ha visto modificada. Las revisiones realizadas para mejorar la velocidad de este puerto han sido las
siguientes:

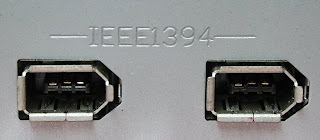

El interfaz IEEE 1394, conocido comúnmente como Firewire o i.Link es un bus serie que permite comunicaciones de gran velocidad.
Generalmente se utiliza para conectar dispositivos de almacenamiento y cámaras de video digital. En estas aplicaciones se suele utilizar este interfaz en vez del USB debido a las siguientes
características: se obtiene una mayor velocidad de transferencia real, permite alimentar dispositivos que consumen mayor energía y no es necesario un ordenador para transferir datos entre
dispositivos.
Este interfaz ha sufrido varias revisiones desde su creación en 1995, las más importantes y sus características se muestran en la siguiente tabla:
Nombre
|
Firewire 400
|
Firewire 800
|
Velocidad (máx.)
|
400 Mbits/s
|
786 Mbits/s
|
Conector
|
Alpha
|
Beta
|
Número de pines
|
4 y 6
|
9
|
Año
|
1995
|
2002
|
Longitud cable (máx.)
|
72 m
|
100m
|

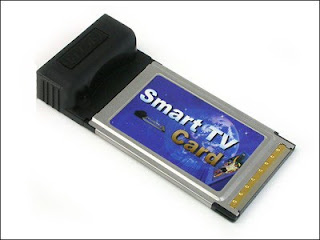

El conector PCMCIA es una ranura accesible desde el exterior de la carcasa que disponen la gran mayoría de los ordenadores portátiles para poder ampliar la funcionalidad del equipo.
Las tarjetas PCMCIA tienen un tamaño estándar para ofrecer compatibilidad entre los diferentes fabricantes de ordenadores.
Desde 1989 este estándar ha sido revisado y mejorado acorde con las necesidades de los usuarios y la evolución de la tecnología. Actualmente a las tarjetas de expansión PCMCIA se les denomina
ExpressCard.
Los dispositivos implementados en las tarjetas de expansión más comunes son:
La comunicación entre el equipo microinformático y el dispositivo es analógica. Debido a esta característica si se conecta un monitor digital (pantallas planas actuales) se debe convertir la
señal analógica procedente del ordenador a señal digital para poder mostrarla. En esta conversión siempre está presente un pequeño error que produce que la imagen mostrada no sea de gran calidad.
El conector más utilizado es el D-sub de 15 pines.
El conector RCA es un conector utilizado habitualmente en la transmisión de señales de audio y video. El principal inconveniente de este tipo de conexión es que cada atipo de señal requiere de un
conector. Debido a esta característica podemos encontrar en el mercado cables que tienen hasta 5 conectores en cada extremo para transmitir una señal de vídeo y audio de un dispositivo a
otro.
Los colores utilizados para facilitar la realización correcta de las conexiones entre dispositivos es la que se muestra en la siguiente tabla.
Aplicación |
Tipo de señal |
Color del conector |
Vídeo compuesto analógico |
Vídeo |
Amarillo |
Audio analógico |
Canal izquierdo/Mono Canal Derecho |
Blanco Rojo |
Vídeo analógico por componentes (RGB) |
Señal de vídeo correspondiente al color Rojo Señal de video correspondiente al color Verde y señal de sincronismo. Señal de vídeo correspondiente al color Azul |
Rojo Verde Azul |
Funcionalidad |
Color |
Salida de audio analógico |
Verde |
Entrada de audio analógico |
Azul |
Entrada de micrófono |
Rosa |
RESUMEN
Después de estudiar los componentes internos de un ordenador es necesario saber a que componentes o periféricos se pueden conectar a nuestro equipo. Después de terminar este tema conoceréis, los principales tipos de conectores y buses externos que se utilizan en un equipo informático y sabréis valorar qué conectores son los más adecuados para una determinada finalidad.
SOPA DE LETRAS
Realiza una sopa de letras de 10 x 10 casillas en las que haya que encontrar el nombre de 10 conectores externos o internos.
SUBE IMAGENES

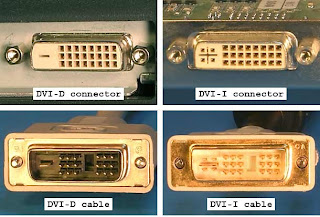

1.-DE DIFERENTES CONECTORES DE SEÑALES DE VIDEO: DVI, HDMI y VGA
2.-DE CONECTORES QUE PUEDAN TRANSMITIR SONIDO.
SUBE IMAGENES, DI PARA QUE SE UTILIZAN Y DI LAS DIFERENCIAS ENTRE

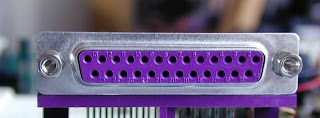

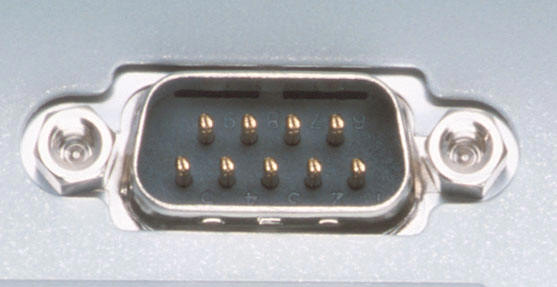

1.-Un puerto serie y otro paralelo.
2.-Entre un USB 2 y un USB 3
3.- El puerto PS2 del ratón y el del teclado.

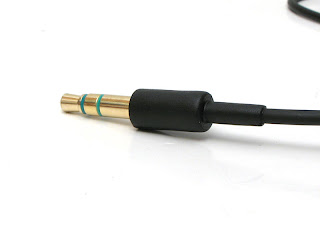

4.- El conector mini jack y el RCA
SUBE DOS VIDEOS INTERESANTES SOBRE CONECTORES INTERNOS Y EXTERNOS DEL PC
HAZ LOS SIGUIENTES TESTS, HAZ UN CAPTURA DE PANTALLA DE CADA UNO DE LOS TESTS Y LO SUBES A TU PAGINA
Conectores y sus nombres
Componentes de la motherboard.
Partes internas del computador.
Componentes de una placa base.
Dispositivos de entrada y salida.
Qué es hardware y software
http://www.cerebriti.com/juegos-de-tecnologia/placa-base-conectores-externos1#.WD88ErLhDcs
Busca información sobre el conector HDMI . Tipos. Utilización. Características. Ventajas sobre otros conectores de video. Imágenes .
Compara la velocidad de los siguientes conectores : USB, SATA, FIREWIRE, THUNDERBOLT
http://www.proprofs.com/quiz-school/quizshow.php?title=examen-ensamble-de-pc&q=1
Práctica

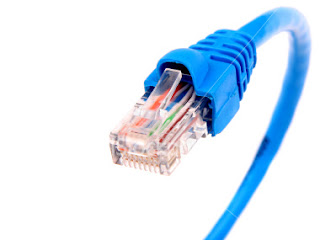

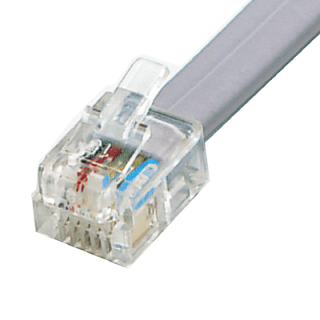

En esta práctica vamos a aprender a crear un cable de red para conectar un ordenador a internet a través de un router o un switch. Para ello seguiremos los pasos que se encuentran en esta página:
http://www.vicente-navarro.com/blog/2007/06/06/como-hacer-cables-de-red/
Ten en cuenta que existen dos estándares, según queramos conectar dos ordenadores entre sí, o bien, un ordenador a un dispositivo de interconexión (router, switch, hub...).
Para ello necesitarás 1 crimpadora, cable de red, 2 conectores RJ-45 y una tijera.
